在現代電子設備中，電源管理芯片扮演著至關重要的角色。PL3394BD，作為一款低成本、高性能的電流模PWM控制芯片，被廣泛應用于多種小功率開關電源設計中。本文將詳細介紹PL3394BD芯片的主要應用領域，并探討其在典型應用中的優勢。

PL3394BD芯片概述

PL3394BD系列芯片以其優異的性能滿足了小功率開關電源的低功耗要求。它具備低啟動電流（典型值僅5uA）、低工作電流以及內置的“無噪音綠色模式”，這些特性共同提高了系統的效率，同時滿足了嚴格的能源損耗要求。

主要應用領域

    手機/充電器：PL3394BD能夠?yàn)槭謾C(jī)充電器提供穩定的電源管理，確保充電效率和安全性。
    鋰電池/數碼相機充電器：在鋰電池和數碼相機充電器中，PL3394BD能夠精確控制充電過程，延長電池壽命。
    機頂盒電源：機頂盒等家用電子設備需要穩定的電源供應，PL3394BD能夠提供所需的電源管理解決方案。
    電源適配器：在電源適配器中，PL3394BD能夠?qū)崿F(xiàn)高效的電源轉換，滿足不同設備的電源需求。
    LED驅動：LED照明系統需要精確的電流控制，PL3394BD能夠提供高效的LED驅動解決方案。
    消費類的備用電源：在備用電源系統中，PL3394BD能夠確保電源的穩定性和可靠性。

典型應用優勢

    低功耗設計：PL3394BD的低啟動電流和工作電流有助于減小啟動電路損耗，提高系統的整體效率。
    高精度恒壓輸出：通過對輸出采樣并反饋到光耦，PL3394BD能夠?qū)崿F(xiàn)高精度的恒壓輸出。
    EMI性能優化：內置的頻率抖動功能可以改善電磁兼容性（EMC），降低電磁干擾（EMI）濾波成本。
    全面保護功能：PL3394BD提供多種保護功能，包括過壓保護（OVP）、過流保護（OCP）和過載保護（OLP），確保系統的安全運行。

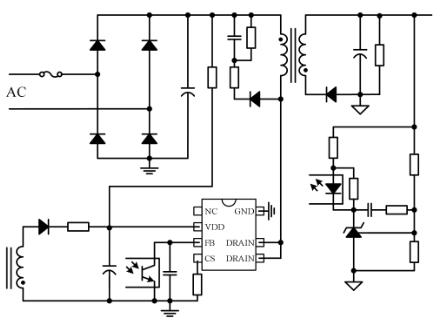

PL3394BD典型應用圖

技術特性

    內置斜率補償：確保了峰值電流模控制的穩定性。
    前沿消隱：CS端的前沿消隱避免了誤觸發，提高了系統的可靠性。
    軟啟動功能：內置軟啟動電路，緩解了外部元件在芯片啟動過程中的電壓應力。
    無噪音綠色工作模式：在輕載或空載條件下，系統會進入綠色工作模式，降低損耗，同時避免音頻噪音。

結論

PL3394BD芯片以其高效、可靠的電源管理能力，在小功率開關電源領域得到了廣泛應用。無論是在消費電子還是工業應用中，PL3394BD都能夠提供穩定、高效的電源解決方案。隨著電子設備對電源管理要求的不斷提高，PL3394BD芯片將繼續發揮其在電源管理領域的重要作用。
