在現代電子設備中，LED顯示屏因其高效、節能、色彩鮮艷等特點而被廣泛應用。而AIP1620作為一款專為LED驅動控制設計的芯片，憑借其卓越的性能和靈活的控制方式，成為了眾多電子產品中不可或缺的關鍵部件。本文將詳細介紹AIP1620芯片的技術規格和典型應用圖，幫助讀者更好地了解其功能和應用場景。

AIP1620芯片概述

AIP1620該芯片采用功率CMOS工藝制造，具有高集成度、低功耗和高可靠性的特點。它主要應用于VCR、VCD、DVD及家庭影院等產品的顯示屏驅動，能夠實現多種顯示模式和靈活的輝度調節功能。

AIP1620芯片內部集成了MCU數字接口、數據鎖存器等電路，支持串行接口通信（CLK、STB、DIO），并通過內置的RC振蕩器（450KHz±5%）實現穩定的時鐘信號。此外，它還具備內置上電復位電路，確保在電源啟動時能夠自動初始化，避免因電源波動導致的顯示異常。

AIP1620技術規格

（一）顯示模式

AIP1620支持多種顯示模式，包括8段×6位到10段×4位的配置，能夠滿足不同尺寸和分辨率的LED顯示屏需求。用戶可以根據實際應用選擇合適的顯示模式，通過指令設置段和位的個數，實現靈活的顯示效果。

（二）引腳功能

AIP1620芯片采用SOP20封裝，具有20個引腳，每個引腳都有明確的功能定義。例如，VDD引腳為邏輯電源輸入，SEG1至SEG8為段輸出引腳，GRID1至GRID6為位輸出引腳，DIO引腳用于串行數據輸入/輸出，CLK引腳為時鐘輸入，STB引腳用于片選和初始化。這些引腳的合理布局和功能設計，使得AIP1620能夠與外部電路無縫連接，實現高效的信號傳輸和控制。

（三）電氣特性

AIP1620的電氣特性如下：

    邏輯電源電壓范圍為3V至5.5V，能夠適應不同的電源環境。
    高電平輸入電壓范圍為0.7VDD至VDD，低電平輸入電壓范圍為0至0.3VDD，確保了信號的穩定傳輸和識別。
    LED段驅動輸出電流最大為-50mA，位驅動輸出電流最大為+200mA，能夠滿足普通LED顯示屏的驅動需求。
    功率損耗最大為400mW，工作溫度范圍為-40℃至+80℃，儲存溫度范圍為-65℃至+150℃，焊接溫度為250℃（10秒），這些參數保證了芯片在各種環境下的可靠性和穩定性。

（四）時序特性

AIP1620的時序特性如下：

    時鐘脈沖寬度（PWCLK）最小為400ns，選通脈沖寬度（PWSTB）最小為1μs，數據建立時間（tSETUP）和保持時間（tHOLD）均為100ns，這些時序參數確保了串行數據傳輸?shù)臏蚀_性和穩定性。
    最大時鐘頻率（Fmax）為1MHz（占空比50%），能夠滿足高速數據傳輸?shù)男枨蟆?br/>    傳輸延遲時間（tPLZ、tPZL）和上升/下降時間（TTZH1、TTZH2、TTHZ）等參數，保證了信號在傳輸過程中的完整性和一致性。

（五）指令系統

AIP1620通過串行接口接收指令，實現對顯示模式、數據寫入、地址設置和顯示控制等功能的靈活配置。指令分為顯示模式設置、數據命令設置、顯示控制命令設置和地址命令設置四大類。例如，通過顯示模式設置指令，用戶可以選擇4位、5位或6位的顯示模式；通過數據命令設置指令，可以選擇寫數據到顯示寄存器的模式、地址增加模式和測試模式；通過地址設置指令，可以指定顯示寄存器的地址；通過顯示控制指令，可以控制顯示的開關狀態和消光數量。

AIP1620典型應用圖

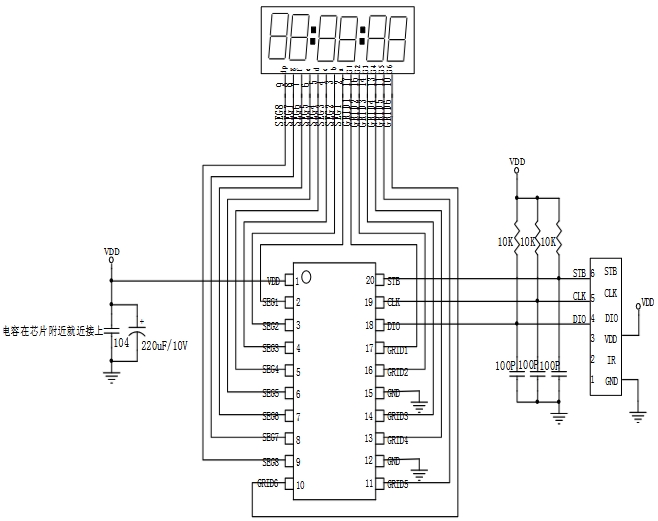

AIP1620的典型應用電路如下圖所示：

在該應用電路中，AIP1620通過其引腳與外部電路連接，實現對LED顯示屏的驅動控制。具體連接方式如下：

    VDD引腳連接電源正極，為芯片提供邏輯電源。
    GND引腳連接電源地，確保電路的穩定接地。
    SEG1至SEG8引腳連接到LED顯示屏的段驅動端，用于控制顯示屏的段顯示。
    GRID1至GRID6引腳連接到LED顯示屏的位驅動端，用于控制顯示屏的位顯示。
    DIO引腳連接到微控制器或外部數據源，用于接收串行數據。
    CLK引腳連接到微控制器或外部時鐘源，用于提供時鐘信號。
    STB引腳連接到微控制器或外部控制信號源，用于初始化串行接口和控制指令的接收。

在實際應用中，用戶可以根據需要選擇合適的顯示模式和數據傳輸方式，通過微控制器向AIP1620發送指令和數據，實現對LED顯示屏的靈活控制。例如，可以通過設置顯示模式指令選擇4位、5位或6位的顯示模式；通過設置數據命令指令選擇寫數據到顯示寄存器的模式、地址增加模式和測試模式；通過設置地址指令指定顯示寄存器的地址；通過設置顯示控制指令控制顯示的開關狀態和消光數量。

總結

AIP1620是一款高性能的LED驅動控制芯片，憑借其靈活的顯示模式、豐富的指令系統和穩定的電氣特性，在VCR、VCD、DVD及家庭影院等產品的顯示屏驅動領域得到了廣泛應用。通過本文的詳細介紹，讀者可以更好地了解AIP1620的技術規格和典型應用，為實際應用中的電路設計和系統開發提供參考。
