LP3799FAC 24V1.5A芯片具備廣泛的輸入電壓范圍（90Vac~264Vac，-50-60Hz），能夠適應不同地區的電網電壓波動，確保在全球多數地區的穩定運行。其輸出電壓精準控制在 24V，輸出電流可達 1.5A，可滿足多種電子設備的供電需求。提供樣品，技術支持。
該模塊的 PCB 板尺寸為 93mm×52mm，小巧的體積使其易于集成到各類緊湊型設備中，為設備的小型化設計提供了便利。
板端效率是衡量電源模塊能源轉換效率的重要指標。從測試報告來看，LP3799FAC 24V1.5A 在不同輸入電壓和負載條件下均展現出較高的效率表現。在 1.5A 滿載時，其效率在 90Vac 輸入下達到 86.67%，而在 230Vac 輸入下更是高達 88.88%，平均效率為 87.74%。即使在較低負載如 0.375A 時，效率也能維持在 87.12%（230Vac 輸入）至 88.36%（115Vac 輸入）之間。這意味著該電源模塊在各種工作狀態下都能有效減少能量損耗，提高能源利用效率，降低設備的能耗，對于長期運行的設備而言，可顯著節省能源成本，同時也符合當下節能減排的環保趨勢。
穩定的輸出電壓是保障電子設備正常運行的關鍵因素之一。LP3799FAC 24V1.5A 的板端電壓在不同輸入電壓和負載條件下均能保持在較為精準的范圍內。在 1.5A 滿載時，輸出電壓從 90Vac 輸入的 24.191V 到 264Vac 輸入的 24.309V，波動極小，僅在 0.1V 左右。即使在空載狀態下，輸出電壓也能穩定在 24.158V 至 24.192V 之間。這種穩定的電壓輸出特性，能夠有效避免因電壓波動而導致的電子設備工作異常，如性能不穩定、數據錯誤等問題，確保設備在各種工況下都能穩定可靠地運行，延長設備的使用壽命。
電壓紋波是衡量電源模塊輸出電壓純凈度的重要參數，過高的紋波可能會干擾電子設備的正常工作，影響信號的穩定性和準確性。LP3799FAC 24V1.5A 在不同負載和輸入電壓下的電壓紋波表現十分出色。在 1.5A 滿載時，紋波最高僅為 202mV（90Vac 輸入），而在 0.375A 輕載時，紋波最低可達 74mV（115Vac 輸入）。低紋波特性意味著該電源模塊能夠為電子設備提供更為純凈、穩定的電源，減少對設備內部電路的干擾，對于對電源質量要求較高的精密電子設備，如通信設備、醫療設備等，具有重要的意義，可有效提升設備的整體性能和可靠性。
在電子設備日益普及的今天，待機功耗已成為衡量電源模塊節能性能的重要指標之一。LP3799FAC 24V1.5A 的待機功耗極低，在不同輸入電壓下，其待機功耗僅為 0.041W（90Vac）至 0.083W（264Vac）。這意味著在設備處于待機狀態時，該電源模塊幾乎不會消耗過多的電能，有助于降低設備的整體能耗，減少能源浪費，同時也符合現代電子設備對低功耗設計的要求，可有效延長設備的使用壽命，降低設備的運行成本。
電子設備在運行過程中，負載往往會發生快速變化，電源模塊需要具備良好的動態響應能力，以確保在負載突變時仍能穩定輸出。LP3799FAC 24V1.5A 在動態負載測試中表現出色，從 0%-100%Load 5mS 250mA/us 的負載變化條件下，無論是在 90Vac、115Vac、230Vac 還是 264Vac 輸入電壓下，其輸出電壓的最大值和最小值均能保持在較為合理的范圍內，最大輸出電壓為 25.3V，最小輸出電壓為 22.9V。這表明該電源模塊能夠快速響應負載變化，有效抑制電壓的大幅波動，確保電子設備在負載突變時仍能穩定運行，不會因電源電壓的瞬間波動而導致設備工作異?；驌p壞。
過流保護是電源模塊必不可少的安全特性之一，能夠在負載電流超過額定值時及時切斷電源，保護電源模塊和負載設備免受損壞。LP3799FAC 24V1.5A 在過流保護測試中，其過流保護閾值在不同輸入電壓下均能準確觸發，分別為 2.08A（90Vac）、2.05A（115Vac）、1.95A（230Vac）和 1.93A（264Vac）。這表明該電源模塊具備可靠的過流保護功能，能夠在負載電流異常升高時迅速做出反應，有效防止因過流而導致的電源模塊損壞和負載設備故障，為設備的安全運行提供了有力保障。
短路是電源模塊使用過程中可能遇到的極端情況之一，短路保護功能的可靠性至關重要。LP3799FAC 24V1.5A 在短路測試中，其短路功率在不同輸入電壓下分別為 9.07mW（90Vac）、14.3mW（115Vac）、1.05W（230Vac）和 1.35W（264Vac）。雖然在較高輸入電壓下短路功率相對較大，但該電源模塊能夠承受短路狀態下的功率沖擊，并且在短路解除后能夠恢復正常工作，這充分證明了其短路保護功能的可靠性和穩定性，能夠在極端情況下保護電源模塊和負載設備的安全，避免因短路而導致的嚴重損壞和安全事故。
電源模塊在運行過程中會產生熱量，其散熱性能直接影響到模塊的穩定性和使用壽命。LP3799FAC 24V1.5A 在環境溫度為 45°C 的條件下進行了裸機溫度測試，測試結果顯示，各關鍵元器件的溫度均在合理范圍內。例如，在 90Vac 輸入時，電解電容 EC1 的溫度為 63.3°C，而在 264Vac 輸入時，其溫度為 53.2°C；肖特基二極管 D7 在 90Vac 輸入時溫度為 88.2°C，在 264Vac 輸入時溫度為 89.6°C。這些溫度數據表明，該電源模塊具備良好的散熱設計和熱穩定性，能夠在較高環境溫度下穩定運行，不會因過熱而導致性能下降或損壞，從而確保了設備在長期運行過程中的可靠性和穩定性。
耐壓性能是電源模塊安全運行的重要保障，能夠防止因電壓過高而導致的擊穿損壞。LP3799FAC 24V1.5A 的耐壓測試結果顯示，其耐壓能力十分出色。例如，Vds-max 為 510V@264vac/1.5A，264Vac 靜態 Vpk-pk 為 516V，Vmax 為 510V；開機瞬間 Vpk-pk 為 512V，Vmax 為 516V；輸出負載短路時 Vpk-pk 為 564V，Vmax 為 564V。這種高耐壓特性意味著該電源模塊能夠在電壓波動較大的復雜工況下穩定運行，有效避免因電壓過高而導致的內部元件損壞，提高了電源模塊的可靠性和安全性，為電子設備的穩定運行提供了堅實的保障。
變壓器是電源模塊的核心部件之一，其設計參數直接影響到電源模塊的性能和可靠性。LP3799FAC 24V1.5A 的變壓器采用 EE24 加寬圖形骨架，槽寬 9mm，磁芯材質為 PC44，具有良好的磁性能和穩定性。其感量 L（3-1）為 700uH，漏感 L（3-1）最大僅為 21uH，這種高感量、低漏感的設計能夠有效提高變壓器的轉換效率，降低電磁干擾，同時也有助于提高電源模塊的輸出電壓穩定性和動態響應能力。此外，變壓器的繞制工藝也十分精細，各繞組的線型、圈數、繞法以及膠紙等均有明確的說明和要求，確保了變壓器的電氣性能和機械強度，為電源模塊的高性能運行提供了有力支持。

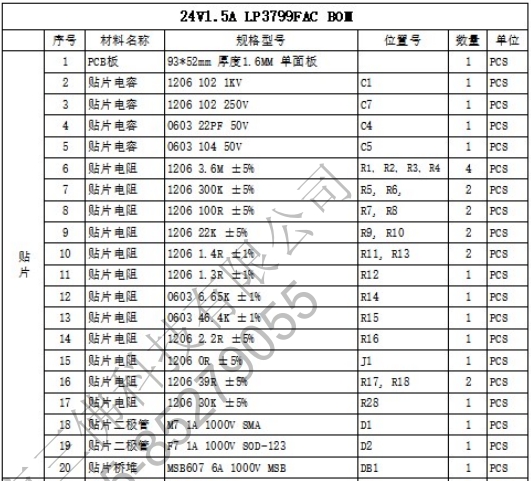

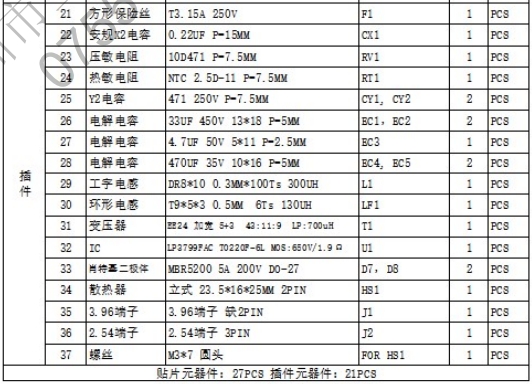

從測試報告中的原理圖和 BOM 表可以看出，LP3799FAC 24V1.5A 的電路設計簡潔而高效，采用了先進的電路拓撲結構和優質的元器件。BOM 表中詳細列出了各元器件的型號、規格和數量，這不僅有助于生產過程中的物料管理，也便于用戶對產品的質量和性能進行追溯和評估。優質的元器件選型和合理的電路設計，使得該電源模塊能夠在各種工況下穩定運行，同時具備良好的抗干擾能力和可靠性，為電子設備的正常運行提供了堅實的電源保障。
LP3799FAC 24V1.5A 電源模塊憑借其卓越的性能和可靠的設計，適用于多種應用場景。在工業自動化領域，它能夠為各種傳感器、控制器、驅動器等設備提供穩定可靠的電源，確保工業設備的高效運行和生產過程的穩定性；在通信設備中，其低紋波、高效率和良好的動態響應特性能夠滿足通信基站、路由器等設備對電源質量的嚴格要求，保障通信信號的穩定傳輸；在醫療設備方面，其高可靠性、低待機功耗和穩定的輸出電壓能夠為醫療監測設備、診斷設備等提供安全可靠的電源支持，保障醫療設備的精準運行和患者的安全。隨著電子設備市場的不斷發展和對電源模塊性能要求的日益提高，LP3799FAC 24V1.5A 電源模塊憑借其優異的性能和廣泛的應用場景，必將擁有廣闊的市場前景，成為眾多電子設備制造商的首選電源解決方案之一。
LP3799FAC 24V1.5A芯片，以其高效率、穩定輸出、低紋波、低待機功耗以及優異的安全性和可靠性，在眾多同類產品中脫穎而出。其精心設計的變壓器參數、合理的電路設計和優質的元器件選型，為電源模塊的高性能運行提供了堅實保障。無論是在工業自動化、通信設備還是醫療設備等領域，該電源模塊都能滿足設備對電源質量的嚴格要求，為設備的穩定運行保駕護航。隨著電子設備市場的不斷發展，LP3799FAC 24V1.5A芯片憑借其卓越的性能和廣泛的應用前景，必將在市場上占據重要地位，為電子設備制造商和用戶帶來更高的價值和更可靠的電源解決方案。
