在現代電子設備中，電源管理芯片扮演著至關重要的角色，尤其是在小家電輔助電源、智能家居等領域。FT8440B作為一款高性能、高精度、低成本的離線式功率開關芯片，憑借其卓越的設計和豐富的功能，成為了眾多電源解決方案中的首選。本文將詳細介紹FT8440B芯片的特點、應用、電氣參數以及設計注意事項，幫助讀者全面了解這款芯片的性能與優勢。

FT8440B芯片概述

FT8440B是一款專為離線式電源應用設計的高精度PWM功率開關芯片，屬于FT8440x系列。它集成了高壓啟動電路、高壓功率開關管以及電流模PWM控制器，能夠實現高精度的恒壓輸出。該芯片支持多種拓撲結構，包括Buck、Buck-Boost以及Flyback等，適用于廣泛的電源應用場景。

1. 高精度輸出

FT8440B通過反饋腳（FB）設定輸出電壓，支持固定輸出（如12V或18V）以及5~18V的連續可調輸出。其內置的高精度誤差放大器和參考電壓能夠確保在全電壓輸入范圍內實現穩定的高精度輸出。

2. 高效率與低功耗

該芯片采用高效的PWM控制技術，結合內置的高壓功率開關管，能夠在全負載條件下實現高效率的電源轉換。同時，FT8440B在待機模式下的功耗極低，典型值僅為60mW（固定輸出模式）或150mW（可調輸出模式），顯著降低了能耗。

3. 快速啟動與動態響應

FT8440B具備快速啟動能力，典型啟動時間僅為50ms。其內置的電流模PWM控制器能夠快速響應負載變化，確保電源輸出的穩定性，特別適用于需要快速響應的應用場景。

4. 豐富的保護功能

FT8440B集成了多種保護功能，包括欠壓保護（UVLO）、過壓保護（OVP）、過溫保護（OTP）、逐周期過流保護（OCP）以及輸出短路保護（SCP）。這些保護功能能夠有效保障芯片和負載設備的安全運行，提升系統的可靠性。

5. 內部框架圖

內部框架圖如下所示~

FT8440B管腳定義

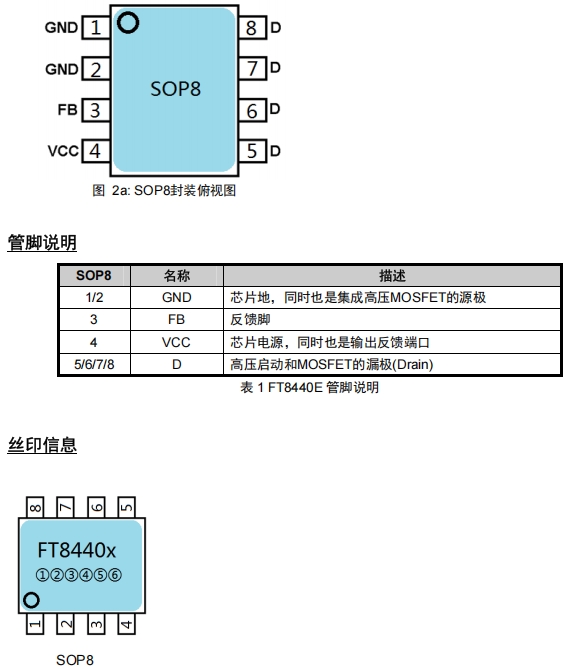

FT8440B提供SOP8封裝形式，適用于表面貼裝工藝。管腳定義如下圖所示~

FT8440B典型應用

FT8440B適用于多種電源架構，以下是兩種常見的應用電路：

1. Buck結構

在Buck結構中，FT8440B通過控制功率開關管的導通和截止時間，將輸入電壓轉換為穩定的輸出電壓。當FB腳懸空時，輸出電壓為12V；當FB腳短路至GND時，輸出電壓為18V；通過在FB腳連接分壓電阻，可以實現5~18V的連續可調輸出。

2. Buck-Boost結構

Buck-Boost結構適用于輸入電壓范圍較寬的場景。FT8440B在這種結構中同樣表現出色，能夠實現穩定的輸出電壓調節。通過合理選擇電感和電容參數，可以進一步優化電源的性能。

電氣參數與性能指標

以下是FT8440B的主要電氣參數和性能指標：

電氣參數

    工作電流：不開關時410μA，開關時470μA。
    VCC充電電流：VCC=0V時為1.5mA，VCC=9V時為0.6mA。
    VCC欠壓保護：上升閾值9.8V，下降閾值7.5V。
    VCC過壓保護：22V。
    參考電壓：Vfb_ref=1.68V（FB接電阻時）。
    最大導通時間：9μS。
    前沿消隱時間：500nS。
    工作頻率：40kHz。
    最小峰值電流：230mA。
    最大峰值電流：FT8440B為780mA。
    過溫保護：溫度上升150℃時關斷，溫度下降120℃時恢復。
    內置MOS擊穿電壓：650V。
    導通電阻：9.5Ω。
    驅動上升時間：80nS。
    驅動下降時間：40nS。
    起機時間：50ms。

保護功能

    欠壓保護（UVLO）：確保芯片在低電壓條件下不工作，避免因電壓不足導致的不穩定。
    過壓保護（OVP）：當VCC電壓超過22V時，芯片自動關閉，保護內部電路。
    過溫保護（OTP）：溫度超過150℃時關閉功率開關，防止芯片過熱損壞。
    逐周期過流保護（OCP）：實時監測功率開關管的電流，超過閾值時立即關斷。
    輸出短路保護（SCP）：在輸出短路時進入自動重啟模式，保護負載設備。

設計注意事項

1. 輸出電壓設定

FT8440B的輸出電壓通過FB腳設定。當FB腳懸空時，輸出電壓為12V；當FB腳短路至GND時，輸出電壓為18V。若需要實現5~18V的連續可調輸出，可在FB腳連接分壓電阻，公式如下：

為確保輸出電壓的穩定性，建議在反饋二極管的負極到IC GND之間并聯一個濾波電容（Cfb），電容值推薦為0.47~2.2μF。

2. 芯片電源與待機功耗

FT8440B內部集成了高壓啟動電路，能夠直接從高壓漏極對VCC端充電，從而省去傳統起機電阻。在固定輸出模式下，待機功耗僅為60mW；在可調輸出模式下，待機功耗為150mW。

3. 電感與輸入電容選擇

    電感選擇：電感的感量和尺寸直接影響工作模式和過載保護點。建議選擇合適的感量和尺寸，避免電感飽和。電感的飽和電流需大于芯片工作時的最大峰值電流，并留有一定余量。

    輸入電容選擇：輸入電容的容值會影響輸出電流的帶載能力。建議按2uF/每瓦計算輸入電容容值。例如，對于12V、0.3A的電源，輸入電容應為3.6W×2uF/W=7.2uF。

4. PCB布局

良好的PCB布局對于提高電源性能和可靠性至關重要。建議：

    功率環路：盡量縮短功率環路的連線和環路面積，走線盡量粗。
    反饋環路：將反饋環路放在主功率回路的外面，盡量縮短反饋環路的走線，避免與功率器件底部共線。
    EMI優化：將L/N及EMI π型濾波器件遠離功率電感，提高EMI效果。
    散熱設計：適當增加IC Drain腳的銅箔面積，有助于IC散熱。

總結

FT8440B是一款高性能、高精度、低成本的離線式功率開關芯片，適用于多種電源架構和應用場景。其高精度的輸出電壓調節、快速啟動能力、低待機功耗以及豐富的保護功能，使其在市場上具有顯著的競爭優勢。通過合理選擇外圍元件和優化PCB布局，用戶可以充分發揮FT8440B的性能優勢，實現高效、穩定的電源解決方案。
