在現代電子設備中，電源適配器和充電器的性能和效率對整個系統的穩定性和用戶體驗至關重要。芯茂微推出的LP3716CDL自供電原邊反饋控制芯片，以其高度集成、極簡設計和卓越的性能，為12W隔離型電源方案提供了一種高效、可靠的解決方案。本文將詳細介紹LP3716CDL芯片的典型電路設計及其應用信息，包括其獨特特點和內部結構。
LP3716CDL是一款專為隔離型適配器和充電器設計的高度集成自供電原邊反饋控制芯片。它通過簡化外圍電路設計，實現了極低的系統成本和高效的電源管理。該芯片采用SOP8L封裝，適用于12W以下的隔離電源方案，特別適合于適配器、充電器、LED驅動電源以及其他輔助電源應用。
LP3716CDL的典型應用電路圖如下所示：
該電路圖展示了LP3716CDL在12W隔離電源方案中的基本連接方式。芯片通過變壓器的原邊和副邊繞組實現隔離，并通過反饋引腳（FB）實現精確的輸出電壓和電流控制。以下是電路中各部分的關鍵設計要點：
變壓器是該電路的核心部件，其原邊和副邊的匝比直接影響輸出電流和電壓的設定。根據LP3716CDL的特性，通過調整匝比可以精確設置輸出恒流點和恒壓點。
FB引腳通過外接電阻分壓網絡實現輸出電壓的采樣和調節。通過調整FB引腳的外接電阻值，可以設置輸出線纜補償值，從而優化輸出電壓調整率。
LP3716CDL內置啟動電路，無需外部啟動電阻。系統上電后，內部電路會自動給VCC電容充電，當VCC電壓達到啟動閾值時，芯片開始工作。
該芯片集成了多種保護功能，包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護、輸出續流管開路保護以及過溫保護等，確保電源系統的穩定運行。
VCC的旁路電容需要緊靠芯片的VCC和GND引腳，以確保穩定的電源供應并減少噪聲干擾。
在PCB設計中，應盡量減小功率環路的面積，如變壓器原邊繞組、功率管、母線電容的環路面積，以及變壓器副邊繞組、整流二極管、輸出電容的環路面積。這有助于降低EMI輻射，提高電源的電磁兼容性。
接到FB引腳的分壓電阻必須靠近FB引腳，且節點要遠離變壓器原邊繞組的動點，以減少寄生效應和信號干擾。
LP3716CDL芯片具有以下顯著特點：
該芯片通過內置啟動電路、固定峰值電流和自供電方式，取消了傳統設計中的啟動電阻、限流電阻和輔助繞組VCC供電二極管，極大地簡化了外圍電路設計。
LP3716CDL內置高精度的固定峰值電流，恒流精度高，能夠?qū)崿F(xiàn)精確的輸出電流和電壓控制。同時，其輸出線損補償技術可以有效補償輸出電流在輸出線上的損耗壓降。
該芯片采用專利的電流驅動技術，降低了溫升，同時實現了極低的待機功耗，滿足節能要求。
LP3716CDL集成了多種保護功能，包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護、輸出續流管開路保護以及過溫保護等，確保電源系統在各種異常情況下都能安全運行。
通過芯茂特有的同步技術，LP3716CDL能夠滿足高動態負載的需求，確保輸出電壓和電流的穩定。

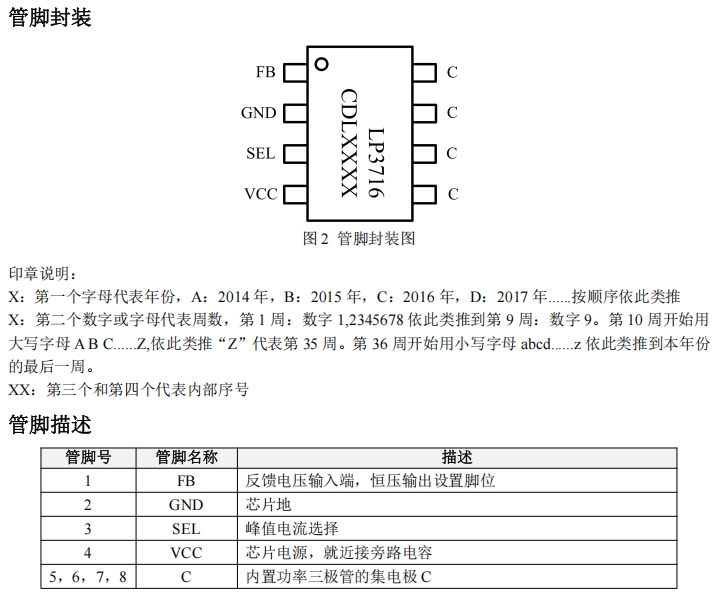

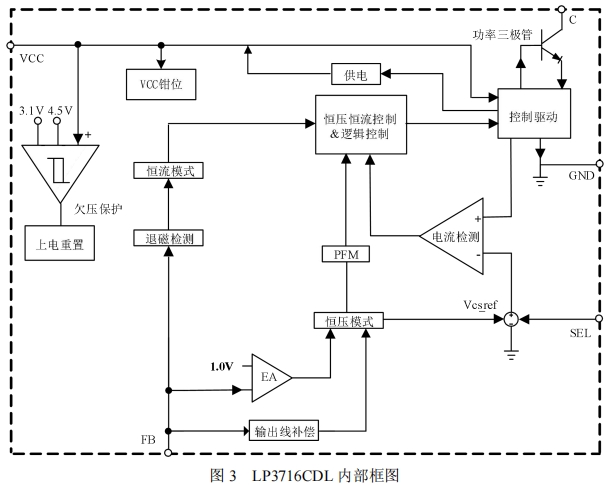

LP3716CDL的內部結構框圖如下所示：
該框圖展示了芯片的主要功能模塊，包括功率三極管、VCC供電電路、恒壓恒流控制電路、保護功能電路等。通過這些模塊的協同工作，LP3716CDL能夠?qū)崿F(xiàn)高效的電源管理和精確的輸出控制。
LP3716CDL自供電原邊反饋控制芯片為12W隔離型電源方案提供了一種高效、可靠的解決方案。其極簡的設計、高精度的輸出控制、低待機功耗以及全面的保護功能，使其在適配器、充電器、LED驅動電源等領域具有廣泛的應用前景。通過合理設計變壓器、反饋網絡和PCB布局，用戶可以輕松實現高效、穩定的電源系統。
