在現代電子設備中，散熱始終是一個關鍵問題，尤其是在高性能和便攜式設備中。無刷風扇作為一種高效、低噪音的散熱解決方案，受到了廣泛的關注。本文將介紹一種基于輝芒微 8 位 MCU 的無刷高速風扇方案，旨在提供一種高性能、低功耗且成本效益高的解決方案。
隨著電子設備的性能不斷提升，散熱需求也日益增加。傳統的有刷風扇雖然成本較低，但存在壽命短、噪音大等問題。無刷風扇則具有壽命長、噪音低、效率高等優點，因此在高端設備中得到了廣泛應用。然而，無刷風扇的控制方案通常較為復雜，需要高性能的微控制器來實現。輝芒微的 8 位 MCU 以其高性能、低功耗和低成本的特點，成為了一個理想的解決方案。
在選擇微控制器時，我們考慮了多個因素，包括性能、功耗、成本和開發難度。輝芒微的 8 位 MCU 系列具有以下優勢：
高性能：支持 32 MHz 的單周期指令，能夠快速處理復雜的控制算法。
低功耗：在運行模式下功耗僅為 0.45 mA@4 MHz，Sleep 模式下功耗低至 1.5 μA。
豐富的外設：提供 6 路 16-bit 帶死區互補 PWM，12-bit ADC 和 2 路高速模擬比較器，能夠滿足無刷電機控制的需求。
成本效益：相比 32 位 MCU，8 位 MCU 的成本更低，能夠有效降低產品成本。

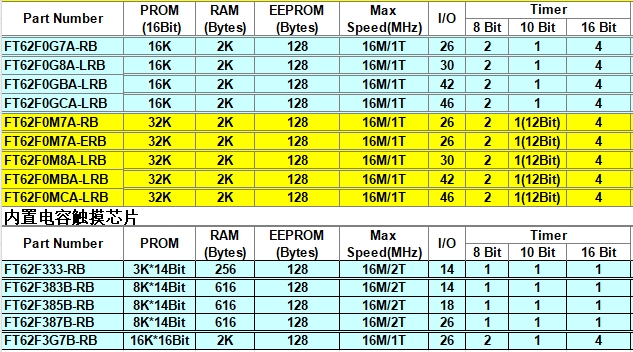

基于以上考慮，我們選擇了輝芒微的 FT62F系列作為主控芯片，開發了一款高性能的無刷高速風扇方案。
無刷電機的控制是整個方案的核心。我們采用了 6-step 控制算法，通過 6 路 16-bit 帶死區互補 PWM 輸出來驅動電機。這種控制方式能夠?qū)崿F(xiàn)高精度的速度控制和低噪音運行。同時，我們利用 12-bit ADC 和高速模擬比較器實現了硬件過零檢測，確保電機在啟動和運行過程中的穩定性。
為了滿足不同場景下的散熱需求，我們?cè)O(shè)計了多檔速度調節功能。通過 1-wire 單線調光/調速按鍵，用戶可以方便地切換風扇的速度檔位。同時，我們使用 3 顆 LED 燈來指示當前的速度檔位，提供直觀的用戶反饋。
在電機運行過程中，過流是一個常見的問題，可能會導致電機損壞甚至引發安全事故。因此，我們?cè)诜桨钢屑尤肓诉^流保護功能。通過低側雙電阻電流采樣和比較器，實時監測電機電流，一旦檢測到過流，立即切斷驅動信號，保護電機和電路的安全。
為了進一步提高風扇的可靠性和安全性，我們加入了溫度監控功能。通過 NTC 10 k 熱敏電阻和運放，實時監測電機的溫度。當溫度超過預設值時，自動降低風扇的速度，防止電機過熱損壞。
在便攜式設備中，電池續航是一個重要的考量因素。我們通過優化 MCU 的工作模式和電路設計，實現了低功耗運行。在最低檔速度下，2 000 mAh 的電池可以持續運行 18 小時，大大提高了設備的便攜性。
為了方便與其他設備進行通信和控制，我們?cè)诜桨钢屑尤肓?UART 通信接口。通過 UART，可以實現遠程控制和狀態監測，進一步拓展了風扇的應用場景。
基于輝芒微 8 位 MCU 的無刷高速風扇方案，通過高性能的電機控制、多檔速度調節、過流保護、溫度監控和低功耗設計，提供了一種高效、可靠且成本效益高的散熱解決方案。以上就是深圳三佛科技分享的無刷暴力風扇/高轉速風扇方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
