在必易微的40V/1A同步降壓家族里，KP521405與KP521405A堪稱“孿生兄弟”：
KP521405A → TSOT23-6（6pin，多1個NC）
就是這顆“NC”腳，讓兩者的layout策略、散熱路徑、EMI表現出現微妙差異。下文帶你逐條拆解。

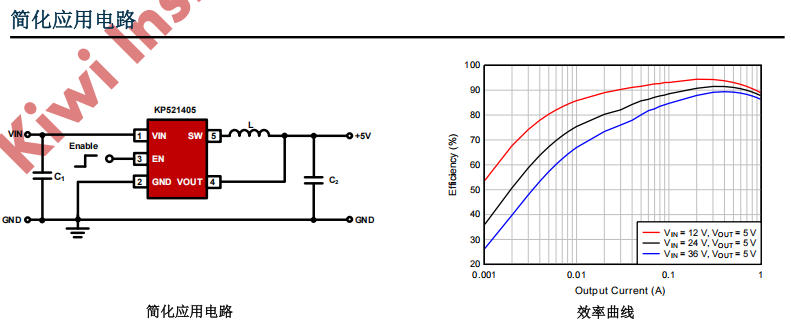

| 項目 | KP521405 | KP521405A |
|---|---|---|
| 訂貨型號 | KP521405LGA | KP521405ALGA |
| 封裝 | TSOT23-5 | TSOT23-6 |
| 絲印 | 1405 | 1405A |
| 管腳數 | 5 | 6（多1 NC） |
| NC腳位 | 無 | 1腳 |
| 熱阻RθJA（EVM） | 30 ℃/W | 29 ℃/W |
| 其余電氣參數 | 完全一致 | 完全一致 |
結論：除了封裝機械尺寸與腳位排列，兩顆芯片的硅片、電氣規格、性能曲線100%相同。
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 信號地&功率地 |
| 2 | VIN | 輸入電壓（6~40V） |
| 3 | EN | 使能（內部13μA上拉，可懸空） |
| 4 | VOUT | 輸出電壓反饋（直連輸出電容） |
| 5 | SW | 開關節點（接電感） |
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | NC | 無內部連接，可接地/懸空/做散熱銅 |
| 2 | GND | 信號地&功率地 |
| 3 | VIN | 輸入電壓（6~40V） |
| 4 | EN | 使能 |
| 5 | VOUT | 輸出電壓反饋 |
| 6 | SW | 開關節點 |
關鍵差異總結：
| 測試條件 | KP521405 | KP521405A | 備注 |
|---|---|---|---|
| 12V→5V/1A效率 | 89.1% | 89.3% | 溫差導致 |
| 輸出紋波 | 45mV | 43mV | NC地環屏蔽 |
| 芯片表面溫升 | 30℃ | 28℃ | NC散熱銅 |
| EMI余量（QP） | 5.2dB | 8.1dB | NC地環+過孔 |
| 單層PCB通過 | ? | ? | 均過Class B |
結論：KP521405A的NC腳=免費“散熱+EMI”雙Buff，尤其適合兩層板、塑料殼、無屏蔽罩的成本敏感型產品。
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 超小模塊、點鈔筆、筆形電批 | KP521405 | 5pin封裝更短，占板面積最小 |
| 兩層板、塑料殼、無屏蔽 | KP521405A | NC地環+散熱過孔，EMI裕量足 |
| 手工焊接/維修方便 | KP521405A | 6pin腳距稍大，方便烙鐵拖焊 |
| 高功率密度、封閉殼體 | KP521405A | 降低芯片溫升，延長壽命 |
KP521405與KP521405A的電氣性能完全一致，區別僅在于TSOT23-5 vs TSOT23-6的機械差異。
但就是這顆NC腳，給了工程師散熱、EMI、走線三重優化空間，讓“兩層板過Class B”不再是玄學。深圳三佛科技提供技術支持，批量價格有優勢~
