車載噴香機作為一種能夠有效改善車內空氣質量、提升駕駛愉悅感的產品，正逐漸受到消費者的青睞。然而，市場上現有的車載噴香機大多存在功能單一、能耗高、使用不便等問題。為了滿足消費者對高品質車載香氛的需求，深圳三佛科技基于輝芒微8位MCU開發了一款車載噴香機方案。該方案以智能控制、低功耗、高集成度為特點，旨在為用戶提供一種更加便捷、安全、節能的車內香氛解決方案。

系統架構

• 香路：
  • 微泵+陶瓷噴嘴，顆粒<15 μm，懸浮車廂無落水漬
  • 可選納米霧化片（1.7 MHz），MCU互補PWM直推MOSFET，省驅動IC
  供電：
  • 車載12 V取電，LDO 5 V/0.5 A為主板供電
  • 1節600 mAh 3.7 V鋰電作備用，停車熄火仍可間歇噴香，USB-C 1小時滿電
  檢測：
  • NTC熱敏電阻：溫度>60℃暫停噴香，防止高溫炸瓶
  • 紅外光電液位：余量<20%紅燈快閃，提醒換瓶
  • 振動傳感器：車輛熄火5 min無振動，自動進入低功耗
  人機：
  • 隱藏RGB燈環：藍=淡香，綠=中香，橙=濃香，一眼即知
  • 觸摸滑條滑動調濃度，亦可短按循環切換



核心功能

深圳三佛科技推出的車載噴香機方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    智能間歇噴香

        3檔濃度：淡/中/濃，對應「噴1 s停300/180/90 s」，避免嗅覺疲勞
        溫度補償：ADC采樣車廂溫度，>35℃噴香周期+20%，香味揮發更均勻

    三速氛圍燈

        與濃度聯動，藍→綠→橙漸變，夜間行車不刺眼
        支持「呼吸」模式，PWM 1%步進實現32級亮度，可做小夜燈

    低電壓&高溫保護

        電池<3.3 V自動降至淡香，<3.0 V停機并蜂鳴提示
        車廂>60℃暫停噴香，RGB紅燈快閃，防止精油爆裂

    振動喚醒+停車低功耗

        振動傳感器觸發開機；無振動5 min自動Sleep，電流3 μA
        停車期間每2 h自喚醒1次淡香，保持車內清新，18個月不換電池

    觸摸滑條+童鎖

        電容滑條上下滑動實時調濃度，步進1%
        長按3秒童鎖，防止寵物誤觸，解鎖需同樣操作

    液體余量檢測

        紅外光電管采樣透光率，余量<20%橙燈快閃，手機亦可同步提醒（藍牙版）

    離線使用日志

        MCU EEPROM記錄累計噴霧次數、平均溫度，售后可讀，精準提醒換瓶

應用場景

• 車載杯架：12 V取電+鋰電備援，停車仍飄香
• 空調口夾：利用風量擴散，香味更均勻
• 寵物出行：薰衣草安撫，減焦慮不暈車
• 禮品渠道：萌寵造型+RGB燈，百元級輕奢車禮

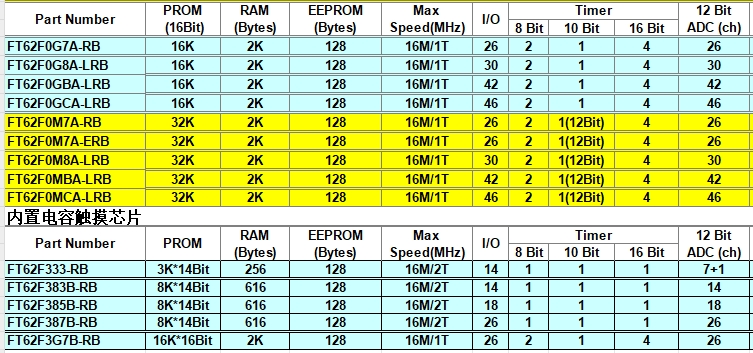

輝芒微8位MCU車載噴香機方案憑借其強大的功能和高性價比，為車載香氛市場帶來了新的活力。通過智能控制、低功耗設計以及高度集成的系統架構，該方案不僅提升了用戶的使用體驗，還為廠商提供了極具競爭力的解決方案。以上就是深圳三佛科技分享的車載噴香機方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
