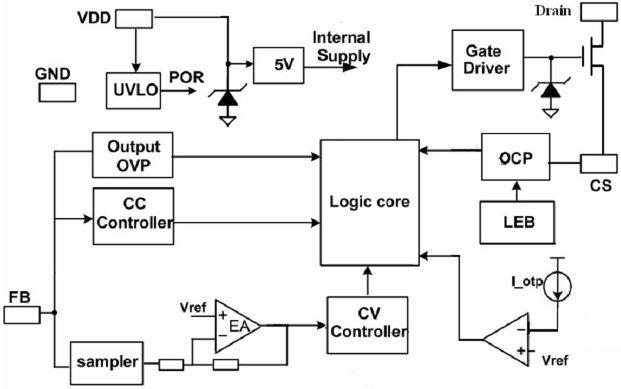

在現代電子設備中，小功率電源解決方案的需求日益增長，尤其是在追求高效能、低成本和緊湊設計的場景下。聚元微推出的 PL3323CS 原邊控制 PWM 功率開關，憑借其卓越的集成度和性能，成為了小功率 AC/DC 電源設計的理想選擇。本文將深入剖析 PL3323CS 的核心特性、技術規格、典型應用以及內部架構，幫助工程師快速掌握其設計要點，加速產品開發周期。

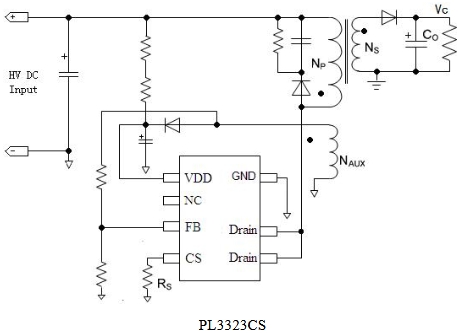

PL3323CS 是一顆 原邊調節（Primary-Side Regulation, PSR） 的恒壓/恒流 PWM 控制器，內部集成了 650 V 功率 MOSFET，采用 SOP-7 封裝，無需光耦、TL431 及任何次級反饋網絡，即可實現 ±5 % 的恒壓精度與全電壓范圍的高精度恒流。典型應用功率 5 W-7.5 W，特別適合手機、無繩電話、數碼相機等小功率充電器以及消費類備用電源。
| 關鍵參數 | 典型值 / 范圍 | 單位 | 備注 |
|---|---|---|---|
| 啟動電流 | 5 | μA | 可大啟動電阻，減小待機損耗 |
| 工作電流 | 1 | mA | 輕載自動進入 PFM，提高效率 |
| VDD 工作窗口 | 7（UVLO↑）~ 27（OVP） | V | 15 V 啟動，7 V 欠壓保護 |
| 恒壓基準 | 2.5 | V | 內部誤差放大器參考 |
| 恒流過流閾值 | 500 | mV | CS 腳外接 Rs 設定電流 |
| 最大頻率 | 120 | kHz | 滿載 PWM，輕載 PFM |
| 最小頻率 | 550 | Hz | 待機 audible noise 自由區 |
| MOSFET Rdson | 8 | Ω | 650 V/0.5 A，兼顧成本與效率 |
| 過溫保護 | 150 | ℃ | 內置 OTP，自恢復 |
設計小貼士
設計實例
| 亮點 | 痛點 |
|---|---|
| ① 省光耦、省TL431，BOM 成本 ↓ 15 % | ① 原邊方案，輸出電壓精度仍略遜于次級反饋 |
| ② 待機功耗 < 75 mW，輕松過六級能效 | ② 動態響應速度一般，不適合負載跳變 > 50 % 場景 |
| ③ 內置 650 V MOSFET，浪涌裕量足 | ③ SOP-7 封裝散熱一般，> 7.5 W 需降額或加銅箔 |
PL3323CS 以其高效、簡潔的設計理念，為小功率電源市場帶來了新的解決方案。它不僅滿足了現代電子設備對低功耗、高集成度和快速開發的需求，還通過去除光耦和次級反饋電路，顯著降低了系統成本。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
