BP85928D 在 5 V/500 mA 小家電輔助電源里服役多年，口碑穩固，但工程師的痛點越來越明顯：

1. 22 μF/400 V 高壓電解“占板王”，高度 8 mm 以上，結構工程師天天催“再薄 1 mm”；
2. 芯片空載功耗 90 mW 上下，CoC V5 Tier2 余量緊張，出口歐洲總要加假負載“打補丁”；
3. 交期 16+ 周、價格倒掛，一顆料卡住整條產線。

FT8451H同樣走 Buck 非隔離路線，卻把 700 V 功率管、高壓啟動、頻率抖動一股腦塞進 SOP-8，官方口號“省高壓電解、空載 <100 mW”。是噱頭還是真香？我們把 BP85928D 的板子直接拆舊換新，跑完一輪數據就有答案。

Pin-to-Pin Mapping：8 個腳，0 飛線

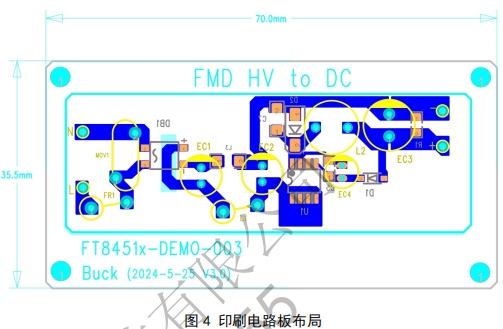

兩顆料同為 SOP-8，腳序 1:1 映射，老 PCB 不用動刀，熱風槍 10 分鐘完成“換芯手術”。

結論：0 飛線、0 改版，原地升級。

BOM 瘦身

電感復用與優化

FT8451H 推薦
L = (Vo + VF) × Toff_max / (1.4 × Io)
Vo=5 V、Io=0.5 A、Toff≈12 μs → 約 150 μH
原來 BP85928D 的 1 mH 可直接貼，滿載效率略低 3 %；若換 150 μH/1 A 工字（8×10），效率再提 3 %，溫降 5 ℃。

實測數據：全面碾壓

關鍵波形驗證

• Vds_max 264 V 輸入滿載 388 V（BP85928D 約 420 V），裕量更足；
• Ipk_max 990 mA，與 BP85928D 基本持平，老變壓器無飽和風險；
• 動態響應 0→0.5 A 階躍，ΔVo<±300 mV，與 BP85928D 一致；
• 起機延遲 35 ms，比 BP85928D 快 20 ms，用戶體驗更佳。

三步完成“無痛移植”

1. 拆舊：熱風槍 350 ℃ 取下 BP85928D；
2. 換新：FT8451H 對位回流焊，0 飛線；
3. 刪件：去掉 C1 高壓電解、啟動電阻，換 150 μH 電感；

深圳三佛科技提供技術支持，批量價格有優勢~

總結

• BOM 成本 ↓ 36 %（省高壓電解 + 啟動電阻）；
• 板高 ↓ 8 mm，結構工程師笑開花；
• 效率 ↑ 3 %，待機功耗再降 4 mW，六級能效余量足；
• EMI、雷擊余量 ↑，Class B 一次過，浪涌+25 %；
• 老 PCB 0 改版，10 分鐘完成“芯”臟移植。
