在電源設計領域，尋找一款既高效又可靠的芯片是工程師們永恒的追求。KP32511SGA，這款由必易微電子推出的集成500V MOSFET的非隔離電源芯片，以其卓越的性能和靈活的應用范圍，成為了眾多工程師的新寵。它不僅簡化了設計流程，還提升了電源的穩定性和效率，尤其適合于小家電輔助電源、智能家居等應用場景。本文將深入探討KP32511SGA的特性、應用和設計要點，為工程師提供一份詳盡的解析。
| 項目 | 數值 | 備注 |
|---|---|---|
| 輸入電壓 | 90-264 VAC | 全電壓 |
| 輸出功率 | 2 W-5 W | 0.2 A-0.4 A |
| 集成 MOSFET | 500 V / 9 Ω | Rdson 典型 9 Ω |
| 待機功耗 | < 50 mW | 230 VAC |
| 工作頻率 | 40-60 kHz | 多模式 PWM |
| 輸出電壓 | 3.3 V-24 V | 外置分壓可調 |
| 保護功能 | OVP/UVLO/OCP/OTP | 全自恢復 |
| 封裝 | SOP-8 | 4000 顆/卷 |
BOM 清單：
| Pin | 名稱 | 類型 | 描述 |
|---|---|---|---|
| 1 | VDD | P | 芯片供電 7.5 V 啟動，同時兼反饋采樣 |
| 2 | GND | G | 信號地 + 功率地 |
| 3 | FB | I | 輸出電壓反饋，懸空 = 12 V |
| 4 | CS | I | 峰值電流檢測，500 mV 閾值 |
| 5-8 | Drain | P | 內部 500 V MOSFET 漏極 |

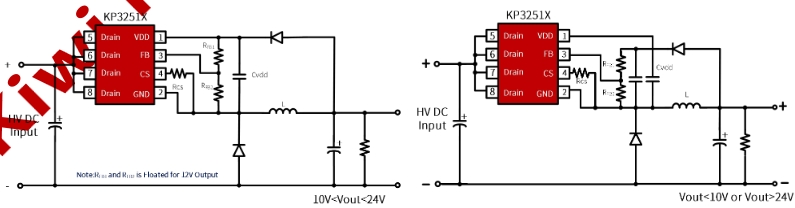

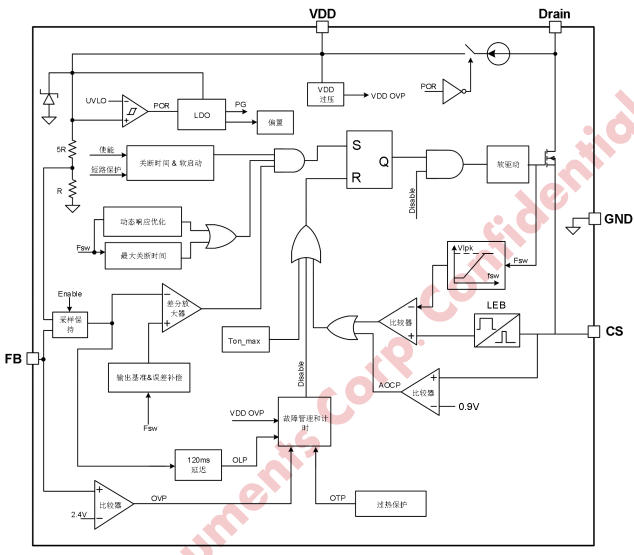

關鍵模塊：
Vo = 2.0 V × (Rup + Rdown) / Rdown
| 輸入電壓 | 115 VAC | 230 VAC |
|---|---|---|
| 平均效率 | 78.2 % | 79.1 % |
| 待機功耗 | 42 mW | 48 mW |
| 輸出紋波 | 60 mV | 65 mV |
| 芯片溫升 | 35 ℃ | 32 ℃ |
KP32511SGA芯片以其出色的性能和靈活的應用，為電源設計領域帶來了新的活力。它不僅滿足了市場對高效率和高可靠性電源解決方案的需求，還通過簡化設計和減少元件數量，幫助工程師們降低了整體成本。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
